聚焦精密芯片回收：解锁摄像头芯片、感光芯片与模组的循环价值

在智能影像技术爆发的时代，摄像头芯片、感光芯片及模组作为电子设备的“视觉神经”，正随着消费电子、安防监控、汽车电子等领域的快速迭代，产生大量淘汰品。这些精密电子元件不仅蕴含稀缺资源价值，更暗藏环境与数据安全隐患。专业回收体系对其进行定向回收与高值化利用，已成为推动电子信息产业绿色转型的关键一环。

一、稀缺资源的“视觉宝库”：拆解芯片模组的价值密码

（一）贵金属富集的核心单元

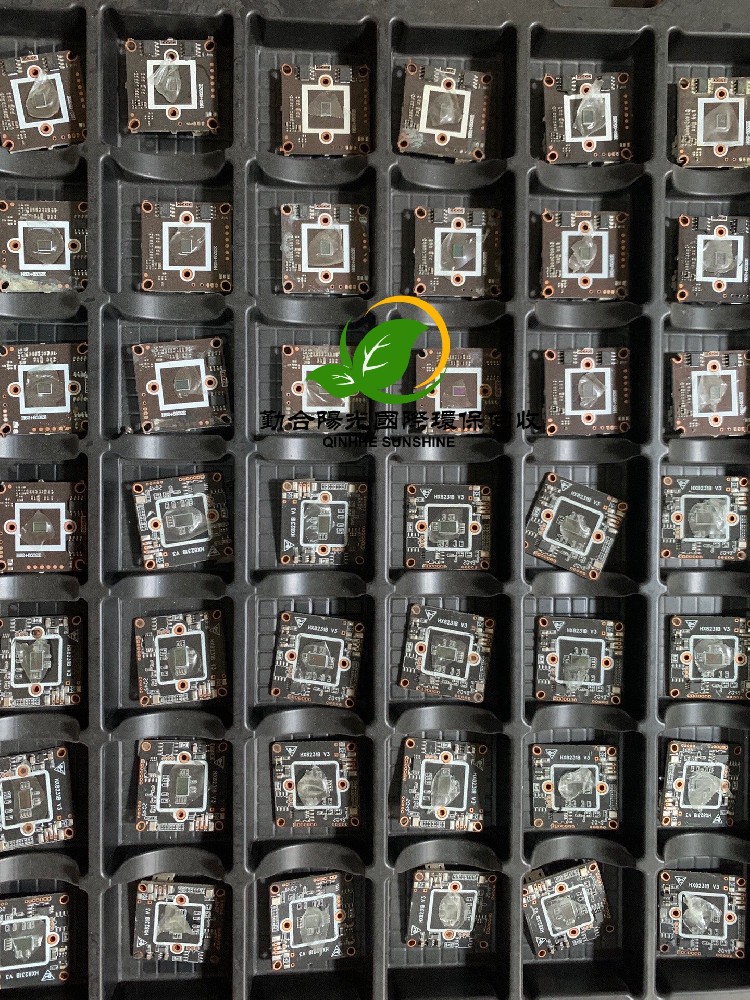

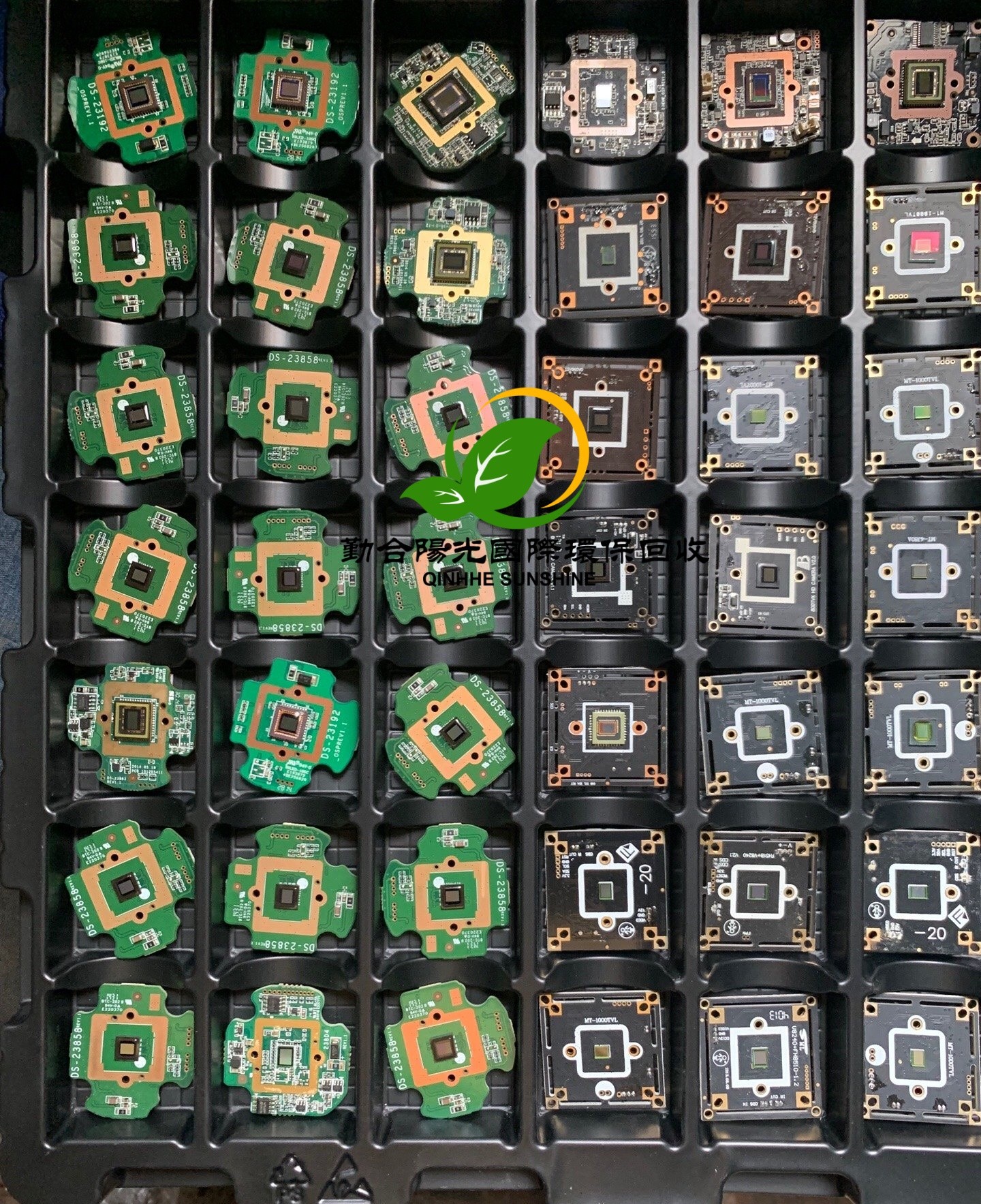

摄像头芯片与感光芯片（如CMOS、CCD芯片）是典型的“微缩资源库”：

       •      贵金属矩阵：单颗手机摄像头模组中可提取约0.03克黄金、0.3克白银，高端安防芯片中钯、铑等稀有金属含量更高；

       •      战略材料：芯片基板含高纯度铜（占比超60%）、锡铅合金，封装材料中的环氧树脂可回收再造工程塑料；

       •      特种元件：模组中的红外滤光片、音圈马达（VCM）等组件经修复后可直接用于二手设备再生产。

（二）产业链循环的关键节点

某调研数据显示，我国每年产生超10亿颗废弃摄像头模组，若全部规范回收，可节约相当于300吨铜、5吨黄金的原生资源开采。从“芯片拆解—材料提纯—再生利用”的闭环，正形成年产值超百亿的细分市场，缓解电子信息产业对进口贵金属的依赖。

二、技术攻坚：破解精密元件回收三大难题

（一）无损拆解：从“暴力破拆”到“分子级剥离”

传统焚烧或强酸溶解会导致贵金属氧化损失超20%，现代回收采用低温超声剥离技术：

       •      在-196℃液氮环境下使芯片封装材料脆化，通过高频超声震荡实现芯片与基板的精准分离；

       •      模组拆解采用激光定位切割，确保镜头、传感器与电路板完整分离，核心元件再利用率提升至90%以上。

（二）贵金属提纯：绿色工艺替代传统湿法

革新性采用生物浸出技术：利用特定微生物菌群选择性吸附金、银离子，避免传统氰化法的有毒废水排放；同时通过电解精炼系统，使回收金纯度达99.99%，直接对接珠宝制造与半导体行业。

（三）数据安全：构建“物理+逻辑”双销毁体系

针对安防、车载等场景的摄像头模组，建立三重防护：

       •      逻辑销毁：通过军用级数据擦除设备（如Blancco认证工具）进行7次覆写，符合NIST 800-88标准；

       •      物理粉碎：采用德国进口微粉碎设备，将芯片研磨至50微米以下，确保存储介质不可恢复；

       •      区块链存证：全程记录销毁过程并上链，为客户提供可追溯的合规证明。

三、产业协同：构建芯片模组回收生态联盟

（一）对企业客户的价值赋能

       •      成本优化：某手机厂商通过定向回收报废摄像头模组，每年节约原材料采购成本15%，同时获得政府循环经济补贴；

       •      合规避险：规避《废弃电器电子产品回收处理管理条例》处罚风险，提升ESG评级；

       •      品牌增值：向消费者公示芯片回收链路，塑造“零废弃影像”的绿色品牌形象。

（二）跨行业合作模式

       •      与设备厂商共建逆向物流网络：在深圳、苏州等电子产业集群设立“芯片模组回收驿站”，实现48小时上门回收；

       •      联合科研机构开发再生材料：将回收铜加工为高纯度电子级铜箔，直供芯片封装企业，缩短产业链周期；

       •      参与国际碳交易：通过减少原生资源开采，每回收1吨芯片模组可产生约2.3吨碳减排量，进入全国碳市场交易。

四、未来图景：从“资源回收”到“技术再造”

随着AI视觉、元宇宙等技术兴起，摄像头芯片正向高像素、低功耗迭代，回收行业也将迎来技术跃迁：

       •      智能化分选：引入AI视觉识别系统，实现不同型号芯片的毫秒级精准分拣；

       •      再制造升级：对性能完好的CMOS芯片进行清洗、封装测试，直接用于低端监控设备生产，使单芯片生命周期延长2-3次；

       •      跨境回收网络：依托“一带一路”布局，建立东南亚废弃摄像头模组回收枢纽，缓解国内高端芯片原材料短缺问题。

当镜头不再捕捉世界，精密芯片仍可焕发新生。摄像头芯片、感光芯片与模组的回收，不仅是对“城市矿产”的深度挖掘，更是对数据安全防线的筑牢、对绿色技术创新的赋能。在“双碳”目标驱动下，让我们以“视觉元件”的循环再生，共同绘制电子信息产业的可持续发展蓝图——每一颗回收的芯片，都是投向未来的“绿色像素”，正在拼接出更清洁、更智能的世界图景。
